華立儀表水平安裝金屬管浮子流量計，我公司專業提供選型幫助，技術支持以及現場指導！
產品概述：
HL水平安裝金屬管浮子流量計是適用于測量液體和氣體的金屬結構浮子流量計。浮子在流體和浮力作用下向上運動，與浮子重量平衡后，通過磁耦合傳到刻度盤指示相應流量，HL-LZ系列水平安裝金屬管浮子流量計可廣泛應用于復雜，惡劣環境條件及各種介質的流量測量過程中。
防護等級：1P65
材質：不銹鋼
工作壓力：1.6-4.0MPa
環境溫度:-25℃- +65℃
全不銹鋼表殼,鋁合金外殼無接觸無傳動機構ESK變送器4-20mA電信號輸出,二線制電感式限位開關
產品特點：
全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長，短行程，總高250mm，安裝方便；
機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量；
智能型指示器，采用國外最新信號采集處理芯片，模塊化設計，無磁滯后；
具有數據恢復、數據備份、掉電保護及錯誤自診斷功能；
HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議，通過HART通訊手操器可進行參數組態和現場調整與PC機串口連接，通過Windows程序，實現現場對儀表進行標定；
可用于易燃、易爆危險場合；
技術參數：
l 電遠傳本質安全火花防爆本安型ExiaⅡCT6、電遠傳隔爆可用于易燃易爆危險場合隔爆型ExdⅡCT6
l 供電電源：
♦標準型：二線制24VDC供電
♦交流型：交流220VAC供電
♦電池型：電池3.6V 7.5AH鋰電池，可連續使用三年
l 輸出信號：
二線制24VDC供電，4-20mA標準電流信號輸出
二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議
報警輸出：上限或下限瞬時流量報警
集電極開路輸出（最大100mA 30VDC內部阻抗100歐）
繼電器輸出（觸點容量1A 30VDC或0.25A 250VAC或0.5A 125VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
精度：±1.0%，±1.5%，±2.0%，
防護等級：IP65，IP67
電氣接口：M20×1.5，1/2”NPT
主體材質：304SS，316SS，316L，Ti，不銹鋼襯PTFE，哈氏合金C4，銅
口徑：DN15～DN200
公稱壓力：DN15～DN50 PN4.0；DN80～DN200 PN1.6
最小量程：1～10L/h水，0～0.7m3/h Air at ATP
最大量程：20～200m3/h水，400～4000m3/h Air at ATP
介質溫度
就地型-40～+400℃
遠傳型-20～+150℃
遠傳高溫型150～+400℃
環境溫度：-40℃～+70℃
|
三、產品選型
型號規格表
|
HX250-
|
金屬管浮子流量計
|
|
|
代號
|
指示器
|
|
Z
|
基本型指示器
|
|
D
|
遠傳型指示器
|
|
|
代號
|
公稱通徑
|
|
-15
|
DN15
|
|
-25
|
DN25
|
|
-40
|
DN40
|
|
-50
|
DN50
|
|
-80
|
DN80
|
|
-100
|
DN100
|
|
-150
|
DN150
|
|
|
代號
|
結構形式
|
|
/
|
下進上出
|
|
H1
|
左進右出
|
|
H2
|
右進左出
|
|
AA
|
側進側出
|
|
LA
|
底進側出
|
|
S
|
螺紋連接
|
|
M
|
快速接頭連接
|
|
|
代號
|
本體材質
|
|
R1
|
321不銹鋼
|
|
R4
|
304不銹鋼
|
|
R6
|
316不銹鋼
|
|
R6L
|
316L不銹鋼
|
|
Hc4
|
哈C合金
|
|
Ti
|
鈦
|
|
F
|
內襯F46(PTFE)
|
|
|
代號
|
指示器類型
|
|
M7
|
線性指示器
|
|
M9
|
非線性指示器（就地指針顯示瞬時流量）
|
|
|
代號
|
組合功能
|
|
ESK
|
24VDC；遠傳4-20mA標準電流信號
|
|
ESK-Z
|
24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量
|
|
ESK-D
|
現場鋰電池供電；LCD顯示瞬時及累計流量
|
|
K1
|
帶一上線報警點信號
|
|
K2
|
帶下上線報警點信號
|
|
K12
|
帶一上線和一下線報警點信號
|
|
|
代號
|
防爆類型
|
|
Ex
|
本安防爆
|
|
Exd
|
隔爆
|
|
|
代號
|
測量介質分類
|
|
L
|
液體
|
|
G
|
氣體
|
|
|
代號
|
增加功能
|
|
T
|
測量管帶有保溫/隔熱夾套
|
|
HT
|
測量介質溫度大于120°高溫
|

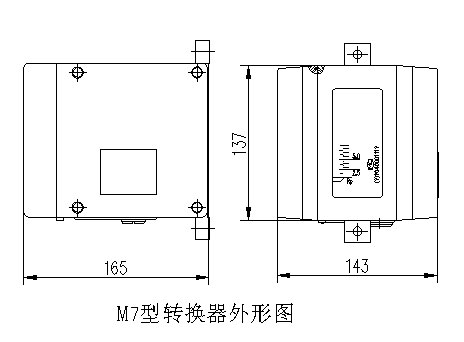

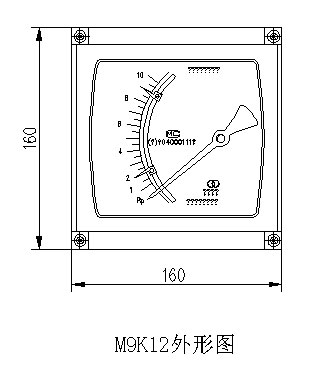

四．轉換器形式

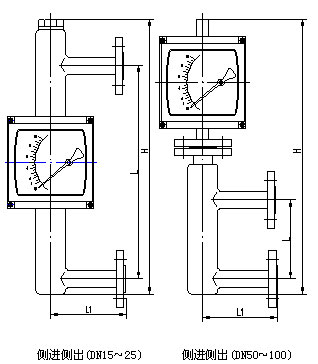

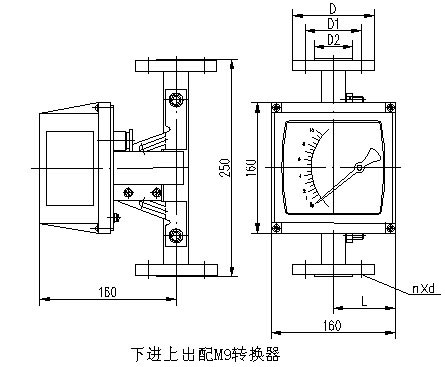

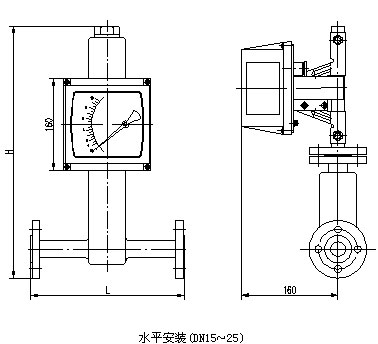

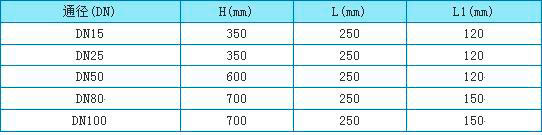

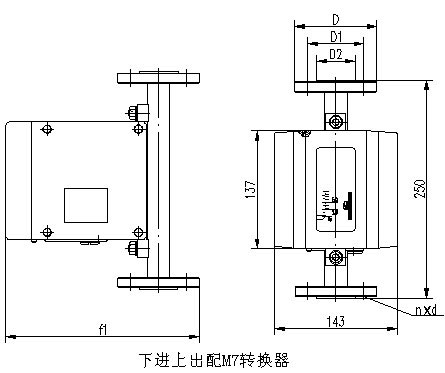

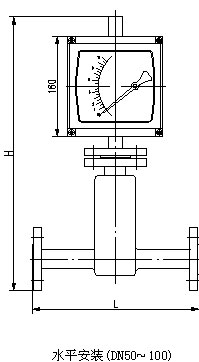

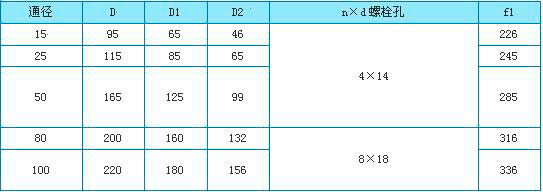

五、外形及安裝尺寸

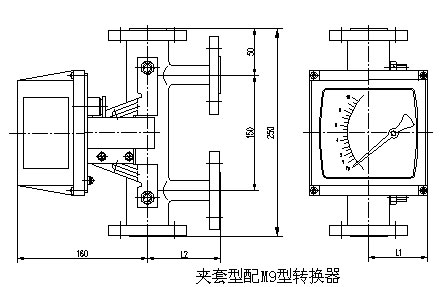

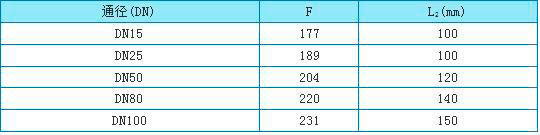

夾套連接法蘭標準為:GB/T9119 PN1.6 DN15

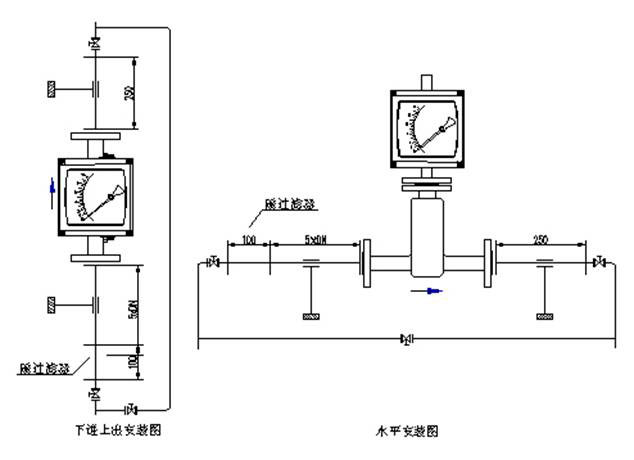

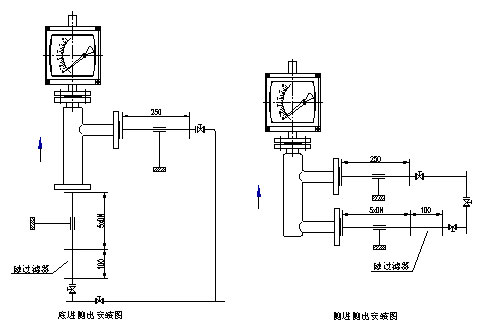

六、安裝形式
流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝雍蜏p小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
七、附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

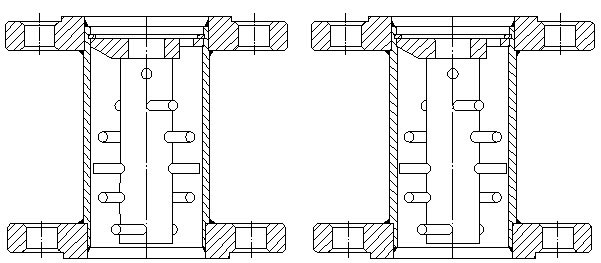

磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
八、限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A

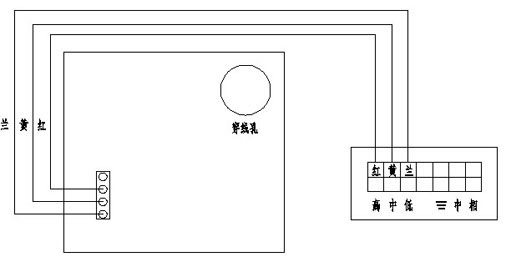

接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
十、設計選用及訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
|
|
